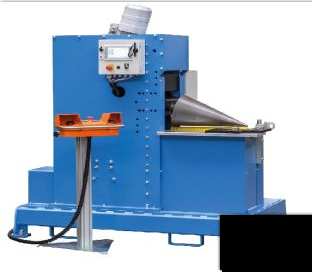

Автоматический вальцовочный станок с ЧПУ Prinzing RBA 70/103

Автоматический вальцовочный станок с ЧПУ Prinzing RBA 60/103

Основные характеристики

• Производитель PRINZING
• Страна-производитель Германия
• Тип привода Электрический
• Рабочая длина 1030 мм
• Толщина металла 1.8 мм
• Толщина металла (нержав. сталь 600 Н/мм2) 1.2 мм
• Скорость вращения 0 - 54 об/мин
• Диаметр валов 70 мм

Параметры подключения

• Потребляемая мощность 4.8 кВт

Особенности

• Вальцовочный станок RBA 70/103 оснащен контроллером ЧПУ и имеет четыре высококачественных вала с настройкой под толщину металла и электроприводом (плавная регулировка);
• Пневматический замок верхнего вала ускоряет процесс снятия готового изделия;
• Числовой контроллер (NC) с сенсорным экраном, память для 200 программ (возможна защита паролем), индивидуальные программные настройки для различных форм труб;
• Пневматический задний упор для точного позиционирования листа перед вальцовкой;
• Электропривод вращения всех четырех валов защищает деталь от царапин.

Рекомендации по применению

• Вальцовочные станки с ЧПУ RBA 70/103 - идеальное решение для производства дымоходов;
• Станок отлично подходит также для изготовления корпусов бойлеров, баков, катализаторов и т.д.

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa).  Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Сварочнык-технологии

Опции

1. Закаленная поверхность валов для RBA 70/103
2. Шлифованные валы для RBA 70/103
3. Пневматический выброс готовых заготовок для труб диаметром до 500 мм для RBA 70/103
4. Верхняя поддержка труб, ручная установка, максимальный диаметр 800 мм для RBA 70/103
5. Настраиваемая поддержка труб с задней части станка для труб большого диаметра для RBA 70/103
6. Увеличение скорости станка, установка серводвигателей для RBA 70/103
7. Центральная система смазки, ручное управление для RBA 70/103
8. Защитные световые барьеры для RBA 70/103
9. Ножная педаль для запуска/остановки вальцовки заготовки для RBA 70/103
10. Верхняя поддержка труб, ЧПУ управление, максимальный диаметр 800 мм для RBA 70/103

Автоматический вальцовочный станок с ЧПУ (RBA) является нашим высококачественным продуктом в области производства труб. Точность и скорость - эти особенности соединяют RBA и подходят в любое современное производство труб. Независимо от того или ручная загрузка и разгрузка, либо полная интеграция в полностью автоматизированную линию по производству труб, оба сценария могут быть выполнены с помощью RBA. Благодаря современному ПЛК могут быть сохранены не только программы, но также может быть установлена связь с другими системами.

Автоматический вальцовочный станок RBA имеет конструкцию  с четырьмя валами. Валы располагаются с помощью бесступенчатого двигателя. Двигатели обеспечивают подачу, угол изгиба и угловое отклонение листового металла. Откидной подшипник и задний упор для предварительного изгиба приводятся в действие пневматически. Панель управления с контроллером ПЛК и сенсорным экраном для настройки и автоматической последовательности. Программная память для 200 программ с до 30 изгибающих шагов. Защита паролем данных, параметров и обслуживания.

Гибочные валы изготовлены из высокопрочного материала и могут по запросу клиента быть закалены или отшлифованы. Также выброс готовых заготовок для труб может быть автоматизирован с помощью пневматической установки.

Особенности в кратком изложении:

• Конструкция с четырьмя высокопрочными валами
• Позиционирование валов моторизованное, бесступенчато
• Моторизованная регулировка толщины металла
• Упор для листового металла и откидной подшипник с пневматическим управлением
• Контроллер ПЛК станка с сенсорным управлением
• Программная память для 200 программ (30 шагов / программа), защита от сбоев питания, защита паролем

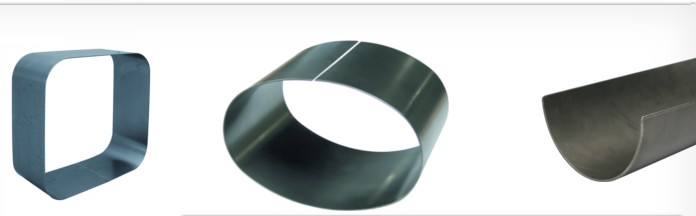

• Индивидуальные настройки программы для разных профилей труб
• Компактная и удобная для обслуживания конструкция машины

Особенности

Автоматический вальцовочный станок Prinzing  RBB 52/103 предназначен для придания заготовкам круглой формы заданного диаметра, а также для подгибки кромок изделий;

Быстрая регулировка нижнего валика при помощи фиксирующего рычага;

Регулировка винтом нижнего валика с использованием индикатора положения;

Механический привод на одноступенчатом электродвигателе с редуктором;

Контроллер с сенсорным дисплеем.
