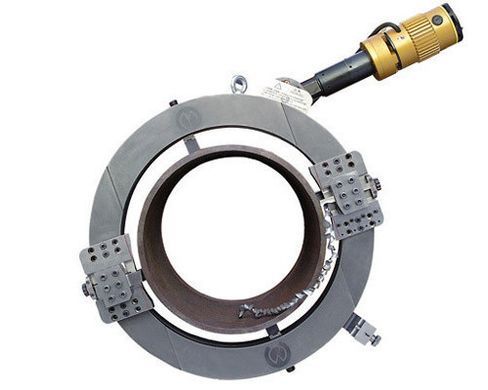

Разъемный электрический труборез для стальных труб диаметром от 450 до 600 мм
Разъемные электрические труборезы для безогневой резки труб. Разъемная конструкция позволяет применять его для выполнения работ как в стационарных, так и полевых условиях. Разделяемый на 2 части корпус трубореза позволяет устанавливать его на уже смонтированных трубопроводах, для выполнения ремонтных работ. Возможна резка труб из любых материалов.
Рабочим инструментом являются два резца, за один оборот ход резца 0,1 мм. На труборез устанавливается 2 резца. Возможна установка одного отрезного резца, другой для снятия фаски, либо 2 отрезных резца - тогда процесс резки будет быстрее в 2 раза. Разъемные труборезы крепятся на трубе с помощью 4-8 кулачков (в зависимости от размера). Все модели оснащены сервоприводом SHINKO ELECTRIC, который контролируюет процесс работы, управляя скоростью резки и моментом вращения - защищая привод от перегрузок.
В стандартной комплектации, труборез поставляется с резцами для труб с толщиной стенки до 25 мм. Для резки труб с толщиной стенки более 25 мм - необходим специальный тип резцов, поставляемый по дополнительному заказу.
Подготовка к работе
Монтаж разъемного трубореза выполняется в несколько приемов. Две половины корпуса трубореза устанавливаются на трубе, затем выравниваются и закрепляются. В зависимости от диаметра трубы, может возникнуть необходимость применения накладных кулачков (дополнительных проставок). Корпус трубореза должен быть установлен перпендикулярно обрабатываемой трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси.
Выравнивание и центровка корпуса трубореза, начинается с вертикальной оси и заканчивается выравниванием по горизонтальной оси. Для точной установки используйте строительный уровень. Для проверки и точности выравнивания, резцы устанавливаются на расстоянии 2 мм от кромки трубы и выполняется один полный оборот резцедержателей. После настройки, на труборез устанавливается привод.
Работа с труборезом
Подача резцов выполняется автоматически. Для получения более качественного реза и увеличения ресурса резцов - рекомендуется использовать СОЖ для резки металла.
Для выполнения операций по отрезке, торцеванию или снятию фаски применяются различные типы резцов. Чтобы отрезать трубу - необходимо установить только отрезные резцы. Для отрезания и снятия фаски - в труборез закрепляются резцы отрезной и фасочный с нужным углом. Для снятия фаски на отрезанной трубе - достаточно использовать только фасочные резцы. Форма и угол фаски зависят от выбранного резца.
Электрический труборез позволит выполнить следующие опрерации
- Механическая резка труб
- Снятие фаски с наружней кромки трубы
- Снятие фаски с притуплением
- Торцевание труб
Прайс лист и характеристики электрических труборезов P3-SD
Цены указаны в долларах!
| Модель | Для труб, мм | Скорость вращения, об/мин | Напряжение питания, В | Мощность, Вт | Вес, кг |
|---|---|---|---|---|---|
| P3-SD 80 | 10-80 | 20 | 220 | 1000 | 13 |
| P3-SD 150 | 65-150 | 16 | 220 | 1000 | 15 |
| P3-SD 300 | 150-300 | 13 | 220 | 1000 | 30 |
| P3-SD 450 | 300-450 | 10 | 220 | 1000 | 45 |
| P3-SD 600 | 450-600 | 8 | 220 | 1000 | 65 |
| P3-SD 750 | 600-750 | 7 | 220 | 2000 | 80 |
| P3-SD 900 | 750-900 | 6 | 220 | 2000 | 100 |
| P3-SD 1050 | 900-1050 | 5 | 220 | 2000 | 120 |
| P3-SD 1200 | 1120-1240 | 4 | 220 | 2000 | 140 |
| P3-SD 1350 | 1150-1300 | 4 | 220 | 2000 | 170 |
| P3-SD 1500 | 1300-1500 | 4 | 220 | 2000 | 210 |
Резцы
| Модель | Наименование |
|---|---|
| P3-SD RO | Резец отрезной |
| P3-SD RF | Резец фасочный (30 градусов) |
| P3-SD RF | Резец фасочный (37 градусов) |
| P3-SD RF | Резец торцовочный (90 градусов) |
| P3-SD RK | Комплект резцов: 2 отрезных, фасочный 30 град., фасочный 37,5 град. |
Копирующий суппорт
Жесткая конструкция разъемной рамы и суппортов на трубе гарантирует совмещение начальной и конечной точек траектории движения резца, а также отрезание трубы в плоскости, перпендикулярной оси трубы. Специальный суппорт- копир обкатывает трубу по наружной или внутренней поверхности, обеспечивая точное формирование геометрии притупления кромки в соответствии с овальностью трубы. Конструкция суппорта позволяет быстро менять резец без демонтажа станка с трубы, при этом резец жестко закреплен в суппорте, что исключает вибрацию системы "инструмент - деталь".
| Артикул | Наименование |
|---|---|
| TP-KS | Копирующий суппорт |
Преобразователь частоты
В процессе резки, торцевания и снятия фаски на трубах с помощью станков серии ТР возникает необходимость регулировки оборотов двигателя для оптимизации режимов обработки. Двигатели представленных станков не имеют встроенной регулировки частоты оборотов, в связи с чем используется дополнительное устройство в виде частотного регулятора ES022 ,позволяющее компенсировать указанный недостаток. Преимущество использования частотного регулятора особенно заметно при смене материала обрабатываемых труб с черной стали на трубы из цветных металлов или нержавейку. Правильный подбор частоты вращения режущего инструмента позволяет увеличить скорость и чистоту обработки выбранного материала. Оптимальный для выбранного материала режим обработки существенно снижает нагрузки на подвижные узлы станков и электропривод, что позволяет продлить срок эксплуатации станка и режущего инструмента.
| Артикул |
|---|
| TP-PCH |
Приспособление для внутренней расточки трубы (Державка поднутрения)
Державка поднутрения предназначена для держания специального резца.После отрезания трубы, с помощью специального приспособления, есть возможность сделать внутреннюю расточку.
| Артикул |
|---|
| TP-PDVRT |
