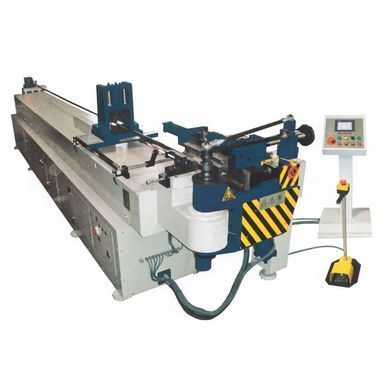

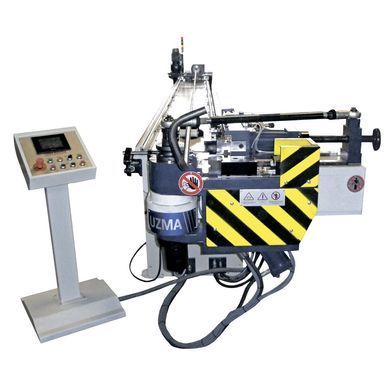

Трубогибочный станок Uzma UZN
Полуавтоматические трубогибы UZMA серии UZN оборудованы NC контроллером с сенсорным экраном. Они сочетают в себе лёгкость выполнения операций, точность гибки и невысокую стоимость. Это практичное полуавтоматическое решение для производства.
Полуавтоматические станки UZN с гидравлическим приводом могут производить изгиб трубы диаметром до 114 мм. Трубы могут иметь квадратное, круглое или прямоугольное сечение. Модели этой серии могут производить изделия с несколькими изгибами в одной плоскости. Дополнительно установленные поворотные устройства позволят осуществлять изгибы в нескольких плоскостях
Преимущества:
Станки серии UZN в стандартной комплектации имеют NC - контроллер для программирования последовательности углов гиба на одном изделии и хранения этих программ в памяти станка (до 99 программ).
Применение дорна и подвижного бустера (хвостового прижима) обеспечивает хорошее качество гиба. В этом случае оператор перед каждым следующим гибом выставляет трубу по оси и по углу поворота вручную.
Опционально существует возможность установки дополнительного устройства контроля осевой подачи трубы и поворота вокруг центральной оси, управляемого сервоприводами. В этом случае станок серии UZN получает три управляемых и программируемых оси управления, что обеспечивает получение большого количества изделий с высокой повторяемостью геометрии. Такой станок позволяет решать задачи получения сложных пространственных гибов на уровне сложных СNC трубогибов при гораздо более низких затратах.
Характеристики
| UZN32 | UZN42 | UZN51 | UZN76 | UZN90 | UZN114 | |
| Макс. диаметр трубы, мм | 32 | 42 | 51 | 76 | 90 | 114 |
| Макс. толщина стенки, мм | 2 | 3 | 3 | 4 | 5 | 5 |
| Макс. радиус гибки, мм | 275 | 275 | 275 | 275 | 275 | 300 |
| Макс. угол гибки, ° | 190° | 190° | 190° | 190° | 190° | 190° |
| Скорость гибки, °/сек | 72 | 60 | 40 | 40 | 35 | 25 |
| Мощность двигателя, кВт | 7,5 | 11 | 15 | 15 | 22 | 30 |
| Длина дорна, мм | 2400 | 2400 | 3150 | 3150 | 4000 | 4000 |
| Точность гибки, мм | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Объем масляного бака, л | 100 | 120 | 140 | 160 | 160 | 180 |
| Макс. давление в гидросистеме, бар | 140 | 140 | 160 | 210 | 220 | 240 |
| Вес, кг | 2000 | 2500 | 2750 | 3200 | 3500 | 5000 |
| Длина, мм | 3400 | 3400 | 4000 | 4000 | 5000 | 5000 |
| Ширина, мм | 1200 | 1500 | 1500 | 1700 | 1850 | 2200 |
| Высота, мм | 1100 | 1300 | 1300 | 1400 | 1400 | 1450 |
КОМПЛЕКТАЦИЯ:
- NC-контроллер (УЦИ) - система на базе PLC с 5.7" сенсорным дисплеем
- Простой в эксплуатации интерфейс позволяет легко вводить данные
- Большая вместительность рабочих программ
- NC-контроллер с установкой угла гибки
- Самодиагностика и вывод ошибок на экран
- Работа в автоматическом или ручном режиме
- Бустер (дополнительное приспособление для гибки радиусом CLR=1,5xD)
- Гидравлический зажим
- Гидравлический дорн
- Гидравлический суппорт штампа давления
- Гидравлический подвод штампа давления
- Гидравлическая система извлечения дорна
- Охлаждения масла
- Автоматическая система смазывания дорна
- Автоматическая система смазки
Бустер
