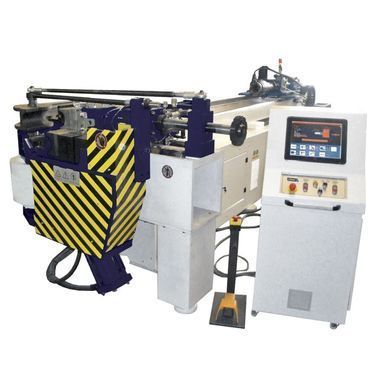

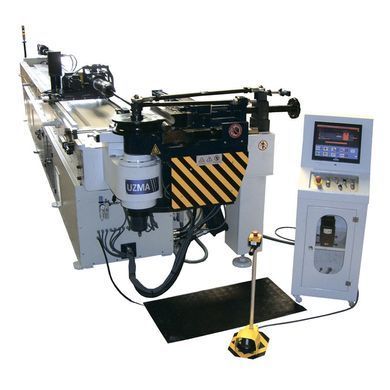

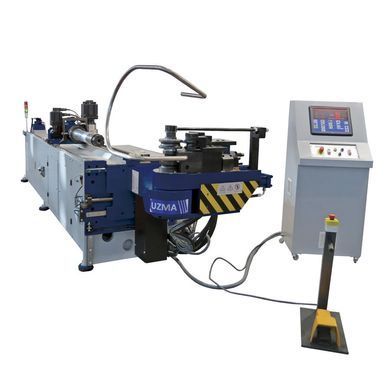

Трубогибочный станок Uzma UZC
Автоматические трубогибы UZMA с ЧПУ серии UZC с 3 или 5 управляемыми осями, позволяют обрабатывать трубы диаметром до 130 мм и являются оптимальным решением для гибки труб в производстве автомобилей, судов, медицинской техники и мебели, благодаря своей точности, гибкости и высокой производительности. Станки серии CNC3 с многоуровневой оснасткой позволяют на одной детали получать несколько гибов с разными радиусами, а так же получать плавную дугу большого радиуса, используя метод гибки через отклоняющий ролик.
Преимущества:
- Система ЧПУ
- 15” сенсорный экран
- 3D симуляция гиба
- Самодиагностика и вывод ошибок на дисплей
- 3-5 управляемых осей (подача трубы, поворот, гибка, горизонтальная смена инструмента, вертикальное позиционирование инструмента)
- 3х уровневая оснастка (2 гибочных комплекта + 1 оснастка для гибки проталкиванием через отклоняющий ролик) для модели CNC 3
- Полностью автоматическое устройство подачи и поворота трубы, управляемое ЧПУ, на сервоприводах
- Гидравлический зажим
- Гидравлический дорн
- Гидравлический подвод зажима
- Гидравлический поворот гибочной консоли
- Охлаждение масла
- Автоматическая система смазки дорна
- Автоматическая система смазки станка
- Инструментальная оснастка согласно спецификации
Характеристики
|
CNC1 (3 управляемые оси) |
||||||||||
|
Наименование |
UZС 16 |
UZС 25 |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
UZС 90 |
UZС 114 |
UZС 130 |
|
|
Макс. D трубы, мм |
16 |
25 |
38 |
42 |
51 |
76 |
90 |
100 |
130 |
|
|
Макс. толщина стенки, мм |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
|
|
Макс. радиус гибки, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
300 |
350 |
|
|
Макс. угол, ° |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
|
Скорость гибки, °/сек |
48 |
48 |
35 |
35 |
35 |
30 |
30 |
30 |
25 |
|
|
Скорость подачи, мм/сек |
1000 |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
500 |
500 |
|
|
Скорость вращения, °/сек |
210 |
210 |
210 |
210 |
210 |
140 |
140 |
60 |
60 |
|
|
Мощность привода, кВт |
11 |
11 |
11 |
11 |
11 |
15 |
18 |
22 |
30 |
|
|
Длина оправки, мм |
2500 |
2500 |
3250 |
3250 |
3250 |
3500 |
4000 |
4000 |
4500 |
|
|
Допуски гибки |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Допуски подачи и вращения |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Обьем масла |
100 |
120 |
120 |
120 |
120 |
160 |
160 |
180 |
200 |
|
|
Макс. давление гидравл., БАР |
142 |
190 |
190 |
190 |
190 |
220 |
240 |
240 |
270 |
|
|
Масса, кг |
2700 |
2700 |
2850 |
2850 |
3000 |
3500 |
4500 |
6000 |
6500 |
|
|
Длинна, мм |
4000 |
4000 |
5000 |
5000 |
5000 |
5500 |
5750 |
6000 |
6000 |
|
|
Ширина, мм |
1400 |
1400 |
1500 |
1500 |
1500 |
1700 |
1850 |
2200 |
2500 |
|
|
Высота, мм |
1400 |
1400 |
1400 |
1400 |
1500 |
1600 |
1600 |
2000 |
2000 |
|
|
CNC2 (4 управляемые оси) |
CNC3 (5 управляемых осей) |
||||||||
|
Наименование |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
UZС 38 |
UZС 42 |
UZС 51 |
UZС 76 |
|
|
Макс. D трубы, мм |
38 |
42 |
51 |
76 |
38 |
42 |
51 |
76 |
|
|
Макс. толщина стенки, мм |
3 |
3 |
3 |
4 |
3 |
3 |
3 |
4 |
|
|
Макс. радиус гибки, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
|
Макс. угол, ° |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
|
Скорость гибки, °/сек |
50 |
50 |
45 |
35 |
50 |
50 |
45 |
35 |
|
|
Скорость подачи, мм/сек |
1000 |
1000 |
1000 |
800 |
1000 |
1000 |
1000 |
800 |
|
|
Скорость вращения, °/сек |
210 |
210 |
210 |
140 |
210 |
210 |
210 |
140 |
|
|
Мощность привода, кВт |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
|
Длина оправки, мм |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
|
|
Допуски гибки |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Допуски подачи и вращения |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
Обьем масла |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
140 |
|
|
Макс. давление гидравлики, БАР |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
|
Масса, кг |
5000 |
5000 |
5500 |
6500 |
5200 |
5200 |
5700 |
6700 |
|
|
Длинна, мм |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
6300 |
|
|
Ширина, мм |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|
|
Высота, мм |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
 |
 |
| Полностью автоматическое управляемое ЧПУ устройство подачи и поворота | Мат безопасности |
 |
 |
| Гидравлический дорн | ПК с ОС Windows |
 |
 |
| Основная страница | Страница ручных операций |
 |
 |
| Страница симуляции | Страница симуляции |
