Особенности
- Станок точечной сварки E4648 оснащен пневматическим приводом сжатия
- Электронный блок управления сварочными параметрами (ЧПУ)
- Радиальное перемещение рабочего плеча, регулируемый вылет плеч
- Водяное охлаждение трансформатора, плеч, электродов
- Медно-хромовые электрододержатели, рассчитанные на длительный срок службы
Рекомендации по применению
- Станок точечной сварки E4648 предназначен для сварки тонких листов и прутков
- Производство с постоянной загрузкой
Основные характеристики
- Производитель TECNA
- Страна-производитель Италия
- Тип привода Ножной
- Мощность сварки 25 кВА
- Макс. толщина сварки листов 5 + 5 мм
- Макс. толщина сварки прутков 14 + 14 мм
- Вылет плеч 550 мм
- Производительность 400 тчк/ч
Параметры подключения
- Электропитание 3х400/50 В/Гц
Габариты
- Длина 330 мм
- Ширина 330 мм
- Высота 1230 мм
- Вес 124 кг
Особенности
Машина контактной сварки E4643 оснащена механическим приводом сжатия
Электронный блок управления сварочными параметрами (ЧПУ)
Радиальное перемещение рабочего плеча, регулируемый вылет плеч
Водяное охлаждение трансформатора, плеч, электродов
Медно-хромовые электрододержатели, рассчитанные на длительный срок службы
Рекомендации по применению
Машина контактной сварки E4643 предназначена для сварки тонких листов и прутков Мелкосерийное производство
Общие данные
- Регулируемый вылет плеч.
- Медно-хромовые электрододержатели, рассчитанные на длительный срок службы при тяжелых режимах работы, для прямой и угловой установки электродов.
- Регулируемый ход электродов.
- Трансформатор залитый эпоксидной смолой.
- Водоохлаждаемые трансформатор, плечи, электроды и электрододержатели.
- Встроенный микропроцессорный блок управления сварочными параметрами.
- Регулируемое усилие на электродах. Включение сварочного цикла происходит только при достижении необ-ходимого усилия.
- Педаль с регулируемой длиной.
Параметры и технические характеристики (в соответствии С EN50063-ISO-669)
| Изделие | Арт. | 4640E | 4641E | 4642E | 4643E | 4644E |
|---|---|---|---|---|---|---|
|
Механический привод |
• |
• |
• |
• |
• |
|
|
Регулируемый вылет плеч |
• |
• |
• |
• |
• |
|
|
Номинальная мощность при ПВ=50% |
кВА |
16 |
20 |
20 |
25 |
25 |
|
Максимальная мощность при сварке |
кВА |
35 |
48 |
39 |
68 |
55 |
|
Напряжение холостого хода вторичного контура |
В |
3,4 |
4 |
4 |
4,6 |
4,6 |
|
Максимальный ток КЗ |
кА |
12,5 |
14,5 |
12 |
18 |
14,5 |
|
Максимальный сварочный ток сварке легких сплавов |
кА |
- |
- |
- |
16,3 |
- |
|
Максимальный сварочный ток при сварке стали |
кА |
10 |
11,6 |
9,6 |
14,4 |
11,6 |
|
Термоток при ПВ=100% |
кА |
3,3 |
3,5 |
3,5 |
3,8 |
3,8 |
|
Питание |
*В |
400 |
400 |
400 |
400 |
400 |
|
Предохранители замедленного действия |
А |
50 |
63 |
63 |
80 |
80 |
|
Максимальное сечение кабеля при длине |
мм2 |
6 |
10 |
10 |
16 |
16 |
|
Класс изоляции |
F |
F |
F |
F |
F |
F |
|
Давление сжатого воздуха |
**бар |
- |
- |
- |
- |
- |
|
Расход на 100 точек |
Н/м3 |
- |
- |
- |
- |
- |
|
Минимальный вылет плеч |
мм |
230 |
230 |
380 |
230 |
380 |
|
Максимальное усилие на электродах |
даН |
240 |
240 |
150 |
240 |
150 |
|
Ход электродов |
мм |
8-44 |
8-44 |
10-60 |
8-44 |
10-60 |
|
Максимальный вылет плеч |
мм |
550 |
550 |
700 |
550 |
700 |
|
Максимальное усилие на электродах |
даН |
95 |
95 |
80 |
95 |
80 |
|
Ход электродов |
мм |
15-85 |
15-85 |
15-105 |
15-85 |
15-105 |
|
Ток КЗ при максимальном вылете плеч |
кА |
8,4 |
10 |
8,8 |
13 |
10,5 |
|
Расход воды |
л/мин |
2,5 |
3 |
3 |
3,7 |
3,7 |
|
Минимальное давление воды |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
Уровень шума при работе |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Условия измерения |
(мм) |
20 |
20 |
20 |
20 |
20 |
|
Масса нетто |
кг |
135 |
143 |
146 |
145 |
148 |
|
Габариты в картонной упаковке |
см |
33 х 80 х 123 |
||||
|
Масса брутто |
кг |
140 |
148 |
151 |
150 |
152 |
|
Ø плеч |
мм |
36 |
40 |
40 |
40 |
40 |
|
Ø электрододержателей |
мм |
19 |
22 |
22 |
22 |
22 |
|
Ø конуса электрода |
мм |
12,7 |
14,8 |
14,8 |
14,8 |
14,8 |

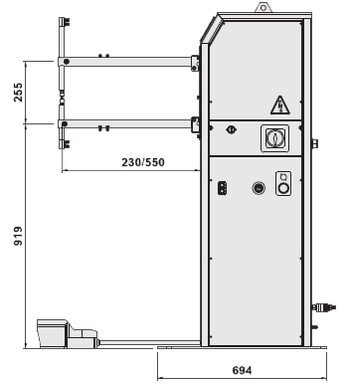

Размеры машины точечной сварки:
Сварочный контроллер TE-90: Современный цифровой контроллер с простым и понятным управлением. Показания индикаторов: ON – включение питания, START – запуск сварочного цикла, START2 – запуск сварочного цикла второй программы, AUX – сжатие деталей без включения сварочного тока, CURRENT – подача сварочного тока, SOLENOID VALVE – включение электромагнитного клапана
- Тиристорный блок управления
- Регулировка величины сварочного тока
- Функции нарастания сварочного тока и импульсной подачи тока
- Установка значений времени и тока для второй программы (при использовании дополнительной педали) *
- Простота программирования
- Переключатель СВАРКА / БЕЗ СВАРКИ
- Одиночный и циклический режимы *
- Функция компенсации тока вторичной цепи *
- Только для машин с пневматическим приводом
