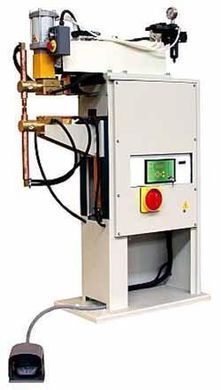

Машина контактной сварки с линейным ходом электрода 8009N привод пневмат., 35кВА, Вылет плеч 500мм

Особенности

• Станок точечной сварки с линейным перемещением рабочего плеча 8009N производства компании TECNA (Италия) предназначен для двухсторонней контактной точечной сварки;
• Электронный блок управления сварочными параметрами с прямым показанием сварочного тока (TE550);
• Водяное охлаждение трансформатора плеч, электродов;
• Цилиндр с хромированным штоком, рассчитанный на длительный срок службы;
• Глушители воздушного выхлопа, снижающие уровень шума до минимума.

Рекомендации по применению

• Станок точечной сварки предназначен для сварки тонких листов и прутков (8001N-8009N);
• Производство с постоянной загрузкой.

Основные характеристики

• Производитель TECNA
• Страна-производитель Италия
• Тип привода Пневматический
• Мощность сварки 35 кВА
• Макс. толщина сварки листов 5 + 5 мм
• Макс. толщина сварки прутков 14 + 14 мм
• Вылет плеч 500 мм Производительность 900 тчк/ч

Параметры подключения

• Электропитание 3x380/50 В/Гц

Габариты

• Длина 744 мм
• Ширина 400 мм
• Высота 1679 мм
• Вес 315 кг

Описание

Общие характеристики сварочной машины

• Модульная конструкция механической структуры, плеч, держателей, цилиндров.
• Цилиндр с хромированным штоком для высокоинтенсивного режима работы и продолжительного срока службы, регулируемое устройство остановки вращения.
• Пневматические компоненты, не требующие смазки; отсутствие паров масла и защита окружающей среды.
• Цилиндр двойного хода с кнопочным управлением.
• Встроенный фильтр сжатого воздуха. Устройство отсоединения подачи сжатого воздуха.
• Клапаны управления скоростью электрода, амортизатор для гашения удара в конце рабочего хода и глушители воздушного выхлопа, снижающие уровень шума до минимума.
• Двухступенчатое электроприводное педальное устройство, производящее фиксацию и сварку деталей только в случае их правильного позиционирования. Устройство стандартно поставляется с аппаратами точечной сварки, для аппаратов рельефной сварки поставляется как вариант комплектации.
• Подсоединение дополнительного двухступенчатого электроприводного педального устройства выполняется для прямого выбора сварочной программы № 2.
• Трансформатор с водяным охлаждением, пластины, держатели электродов и электроды; обмотки трансформатора – с покрытием из эпоксидной смолы.
• Синхронный контактор SCR, изолированный от контура водяного охлаждения защитным термостатом.
• Безопасное ручное управление с таймером, которое обеспечивает наилучшую защиту и оснащено переключателем со съемным ключом. Поставляется стандартно со всеми моделями аппаратов. Кнопочное ручное управление поставляется стандартно только для моделей аппаратов рельефной сварки (как вариант комплектации может поставляться для аппаратов точечной сварки).
• Кнопка аварийного останова для немедленной остановки машины.
• Цифровое управление процессом сварки с прямым показанием сварочного тока.

Параметры и технические характеристики (в соответствии с EN50063-ISO-669)
