Сварочные вращатели состоят из двух секций: приводной и неприводной
Приводная секция оснащается одним или двумя электродвигателями с синхронизированным управлением.
При одном двигателе вращающий момент передаётся на вторую роликоопору с помощью вала и редукторов.
Вращатели имеют бесступенчатую регулировку скорости вращения. Управление электродвигателями осуществляется программируемым частотным приводом. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочной аппаратурой.
В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки.Для улучшения сцепления с вращаемой деталью на вращателях грузоподъёмность до 100 т устанавливаются комбинированные ролики, состоящие из одного центрального резинового диска и двух стальных дисков меньшего диаметра. Все вращатели комплектуются пультом дистанционного управления, на котором показывается скорость вращения.
Технические характеристики
| Модель | Макс. грузоп., т | Полиуретановый ролик | Диаметр обечайки D | Мощность двигателя | Линейная скорость ролика, м/час | Способ управления | |||
| Диаметр D1, мм | Ширина W, мм | Мин. d, мм | Макс. D, мм | Один двигатель, кВт | Два двигателя, кВт | ||||
| HGZ-5 | 5 | 250 | 100 | 250 | 2500 | 0,75 | - | 6-60 | Частотно-регулируемый привод |
| HGZ-10 | 10 | 300 | 120 | 320 | 3200 | 1,1 | - | 6-60 | |
| HGZ-20 | 20 | 350 | 150 | 500 | 3800 | 1,5 | - | 6-60 | |
| HGZ-40 | 40 | 400 | 160 | 600 | 4500 | 3 | 2х1,5 | 6-60 | |
| HGZ-60 | 60 | 450 | 180 | 750 | 5000 | 4 | 2х2,2 | 6-60 | |
| HGZ-80 | 80 | 450 | 240 | 850 | 5500 | 4 | 2х3,0 | 6-60 | |
| HGZ-100 | 100 | 500 | 240 | 1000 | 6300 | 5,5 | 2х3,0 | 6-60 | |
| HGZ-150 | 150 | 500 | 2x200 | 1000 | 6300 | 7,5 | 2х4,0 | 6-60 | |
 |  |

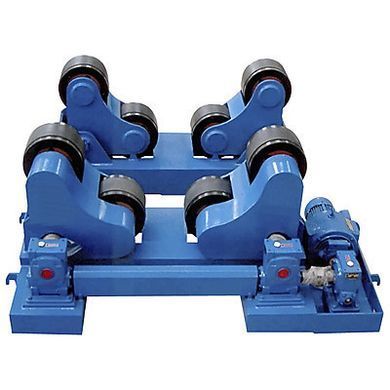

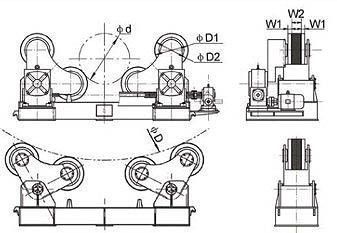

| Самонастраивающийся сварочный роликовый вращатель с одним электроприводом | Схема |
 |  |

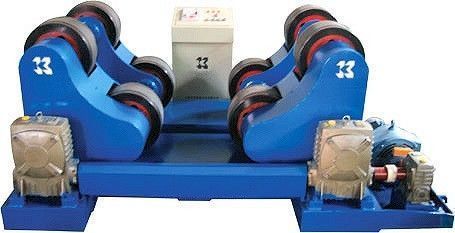

| Самонастраивающийся сварочный роликовый вращатель с двумя электроприводами

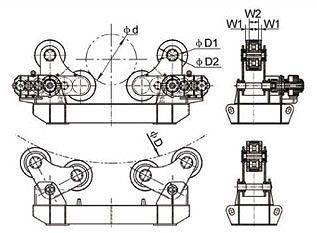

| Схема |
 |  |

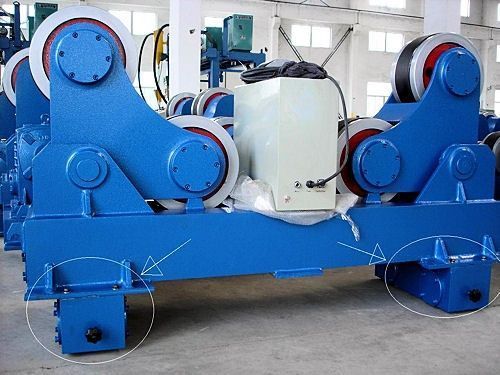

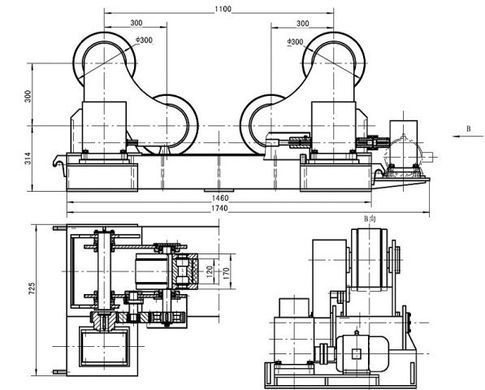

| Вращатель грузоподъемностью 40 т с установленными рельсовыми тележками | Схема самоцентрирующегося вращателя грузоподъемностью 10 т |
 |  |

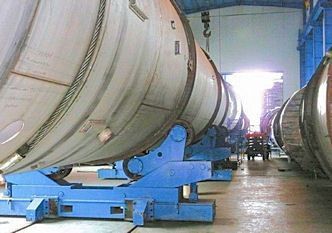

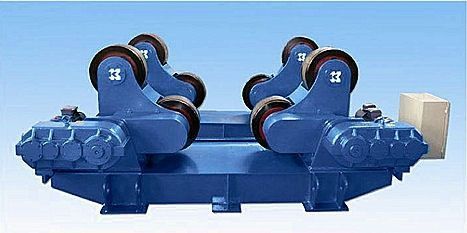

| Самоцентрирующийся подъемный вращатель для сборки обечаек на площадке | Самонастраивающийся вращатель с полиуретановыми роликами с двумя электроприводами |
