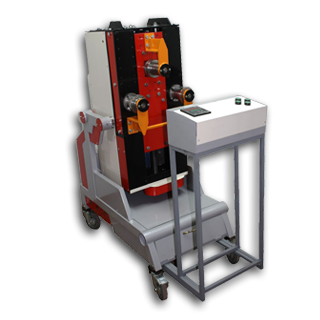

Электромеханический станок УНИГМА-макси
Опции
- Набор вальцов для радиусной гибки круглых труб для АПВ УНИГМА
Основные характеристики
- Производитель АПВ
- Страна-производитель Россия
- Тип привода Электрический
- Диаметр валов 68 мм
- Макс. сечение трубы ∅51х1.5 мм
- Макс. сечение профиля 60х40 мм
Параметры подключения
- Электропитание 3x380/50 В/Гц
- Мощность двигателя 1.1 кВт
Габариты
- Ширина 600 мм
- Высота 1050 мм
- Вес 300 кг
Особенности
- УНИГМА-макси - это универсальный профилегиб предназначенный для радиусной гибки профильных труб, труб круглого сечения, полосы, прутка, алюминиевого профиля и т.п; УНИГМА-макси может работать в вертикальном и горизонтальном положении.
- Управление работой станка осуществляется с помощью кнопок или джойстиком (по желанию заказчика).
- Станок оборудован двумя мотор-редукторами 380В мощностью 1.1кВт (прижим) и 1.5кВт (прокатка);
- УНИГМА-макси снабжен комбинированными вальцами диаметром 68 мм.
- Вальцы изготовлены из стали повышенной прочности и термически закалены.
Рекомендации по применению
- Станок широко используется для изготовления арочных конструкций, элементов ковки, сантехнических работ.
Базовая комплектация станка:
- Оснастка для работы с профильными трубами, полосой лежа, прутком;
- Вальцы ∅68 мм наборные;
- Валы ∅28 съемные;
- Внешние дополнительные подшипниковые опоры валов с возможностью регулировки соосности;
- Мотор-редуктор 1.5 кВт 380В;
- Мотор-редуктор 1.1 кВт 380В;
- Кнопочный пуль управления;
- Включение автоматического режима подачи-остановки прижимной каретки;
- Концевые выключатели.
- Верхний не регулируется, нижний с регулировкой положения остановки прижимной каретки.
Возможности УНИГМА-мини:
  |
Работа станка возможна в двух положениях – горизонтальное и вертикальное. |
Инструкция:
 |
В базовой комплектации станка применены съемные валы с целью расширения функциональных возможностей. |
 |
Для снятия валов отверткой освободите их, как указано на рисунке. |
 |
После установки дополнительной оснастки также отверткой зафиксируйте валы. |
 |
Для сохранения и регулировки соостности валов станка после смены, установки оснастки. Обязательно установите внешние подшипниковые опоры валов! |
 |
Выдвижной флажок служит для выбора момента отключения станка в нижнем положении прижимной каретки. |
 |
 |
 |
 |
Обзор опций
 |
Оснастка к профилегибу УНИГМА-макси: Набор для работы с круглыми трубами, полосой и др. профилями
|
|
|
Приспособление для реализации гибки труб и профилей методом намотки
|
 |
Применяемые гибочные сегменты:
|
