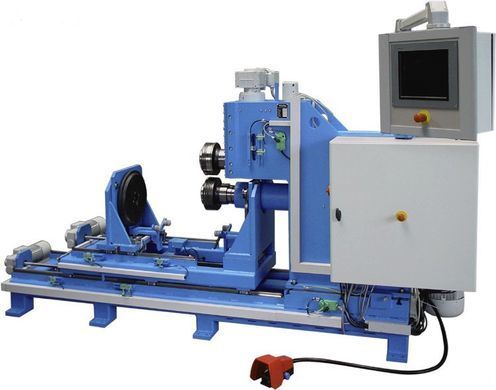

Электромеханическая зиг-машина SME-200/5P
Главные свойства
- Изготовитель PRINZING
- Изготовитель Germany
- Образ привода Электронный
- Толщина металла 8.0 мм
- Рабочая скорость 0-20 м/мин
- Вылет роликов 500 мм
- Расстояние меж центрами роликов 200 мм
- Характеристики включения
- Электропитание 3x380/50 В/Гц
- Потребляемая мощность 7.5 кВт
- Габариты
- Длина 2200 мм
- Ширина 1300 мм
- Высота 1900 мм
- Авторитет 2600 кг
Особенности
- Сильная электромеханическая зиг-машина SME-200/5P предопределена для обработки металла шириной до 8 мм при наивысшем вылете роликов 500 мм;
- Зиговочная автомат содержит параллельный прижим роликов;
- Станок оснащён массивным двухскоростным мотором с мягкой регулированием скорости и реверсом;
- Долговечный сварной корпус SME- 200/5P исполнен из листовой стали, усиленные валы и подшипники из закалённой конструкционной стали.
- Зиг-машина оборудована системой ЧПУ c сенсорным дисплем Touch-Screen.
Совета по использованию
- Электронная зиг-машина SME-200/5P сотворена для изготовления воздуховодов и водостоков в критериях крупносерийного изготовления
Функции
- Центральная система смазки, ручное управление для SME 200
- Вспомогательный источник для роликов для SME 200 (настраиваемый)
- Вспомогательная гайка для роликов для SME 200
- Ролики BA, BB, BC, BD, BE, BM для SME 200 (каждая пара)
- Ролики BMV, применяемые с направляющей для труб для SME 200 (каждая пара)
- Ролики V для подготовки соединения краев теплоизоляционных кожухов для SME 200 (каждая пара)
- Ролики SK для прямоугольного зига для SME 200 (каждая пара) 1
- Ролики S для усиливающего (упорного) зига для SME 200 (каждая пара)
- Ролики F для подготовки фальцевого соединения на разделах отводов для SME 200 (каждая пара)
- Ролики ZA, ZB для закрытия краев труб для SME 200 (каждая пара)
- Ролики KA, KB для подготовки патрубкого соединения круглых труб и колен для SME 200 (каждая пара)
- Гофрирующие ролики E для SME 200 (каждая пара)
- Отрезные ролики M для плавной и нержавеющей стали для SME 200 (каждая пара)
Производимые операции с комплектом роликов (комплект роликов поставляется отдельно):
- Отбортовка торцов труб;
- Кромкогибочные операции на плоских болванках при производстве круглых заглушек и отбортовка частей отводов прямоугольных воздуховодов;
- Составление стоячего замка;
- Круглая отбортовка краев труб;
- Гофрирование торцов труб;
- Составление стопорного зига.
- Вид настроек
Зиговочные ролики Prinzing: Зиг-машины Prinzing имеют все шансы трудиться с обилием обликов роликов для выполнения всевозможных типовых операций.
| Зиговочные ролики на подобии BA Используются для отбортовки на краях труб. | Зиговочные ролики BB Эти ролики используется для приготовления отбортовки на краях врезок. |
 |
 |
| Зиговочные ролики BC Эти ролики дают возможность исполнять кромкогибочные операции на плоских болванках при производстве круглых заглушек и отбортовки частей отводов прямоугольных воздуховодов. | Зиговочные ролики BD Зиговочные ролики на подобии BD используется для приготовления отбортовки на краях длинноватых круглых труб |
 |
 |
| Зиговочные ролики ZA, ZB, FA Эти ролики используется для завальцовки труб | Зиговочные ролики KA Ролики сего на подобии (комплект из 2-ух пар) используются для патрубкового соединения частей отводов круглых труб при дальнейшей роликовой или же контактной точечной сварке |
 |
 |
| Зиговочные ролики KB Ролики КВ применяются для осаживания на зиговочной машине стоячего замка, для сопряжения частей круглых переходов и отводов на стоячем фальце, для болванок воздуховодов и водостоков | Зиговочные ролики S, SD Эти ролики используются для формирования двойного зига |
 |
 |
| Отрезные ролики M Используются для поперечной резки труб. В комплекте со специальным держателем позволяют вырезать круги из листовых заготовок | Зиговочные ролики V Эти рол Источник: МОНАКС.ru ики применяюются для круглой отбортовки краев изоляционных кожухов |
 |
 |
Фирма Prinzing еще изготавливает профилирующие зиговочные ролики на подобии RA, PK, PB; ролики для гофрирования KK; ролики на подобии SL для формирования незатейливого зига на трубах мелкого поперечника.
