Основные характеристики

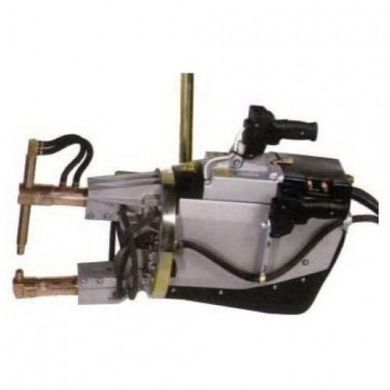

- Производитель TECNA
- Страна-производитель Италия
- Тип привода Пневматический
- Толщина металла 5 + 5 (16 + 16 - пруток) мм
- Мощность сварки 38 кВА
- Вылет плеч 255 - 1030 мм
- Максимальная мощность сварки 110 кВА
- Производительность 480 тчк/ч
Параметры подключения
- Электропитание 380/50 В/Гц
Габариты
- Вес 76 кг
Особенности
- Встроенный трансформатор, электронный блок управления сварочными параметрами (TE300);
- Водяное охлаждение трансформатора, плеч, электродов;
- УЗО и автоматический выключатель
- Пневматический привод сжатия
- Гироскопический подвесной кронштейн
- В комплект поставки подвесных клещей
TECNA 3327 входит:
- фильтр-регулятор воздуха;
- кабели и шланги длиной 6,5 м.
Особенности
- Высокая производительность контактной сварки достигается за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов
- Встроенный блок управления и небольшие размеры
- Высокий электрический КПД
- Сниженные расходы на работы по установке
- Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы
- Гироскопический подвесной кронштейн на подшипниках и таль-балансир обеспечивают удобство работы в любом положении
- Устройство блокировки вращения
- Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор
- Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах
- Клещи для точечной сварки поставляются в комплекте с УЗО и автоматическим выключателем
- Регулируемые: усилие, скорость раскрывания плеч, скорость сжатия плеч
- Хромированный пневматический цилиндр, не требующий смазки, предназначен для работы в тяжелых условиях
- Выбор различных модификаций блока управления
- Устройство безопасности на рукоятке для предотвращения случайного включения
- Возможность быстрой замены кабеля питания. Для этого не нужно открывать сварочную машину
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 3321 | 3322 | 3323 | 3324 | 3327 | 3328 | |
| Номинальная мощность при ПВ = 50% | кВА | 16 | 23 | 23 | 23 | 38 | 38 |
| Максимальная мощность при сварке | кВА | 37 | 65 | 63 | 52 | 110 | 92 |
| Максимальный ток короткого замыкания | А | 16.000 | 21.000 | 21,000 | 16.500 | 27 000 | 22.500 |
| Термоток при ПВ = 100% | А | 4,000 | 4,250 | 4.250 | 4.250 | 5400 | 5.400 |
| Напряжение холостого хода во вторичном контуре | В | 2,8 | 3,8 | 3,8 | 3,8 | 5 | 5 |
| *Сетевое напряжение при 50 Гц | В | 400 | 400 | 400 | 400 | 400 | 400 |
| Сечение кабеля при длине до 30 м | мм2 | 10 | 16 | 16 | 16 | 25 | 25 |
| Предохранители замедленного действия | А | 32 | 40 | 40 | 40 | 80 | 80 |
| Раствор плеч | мм | 165 | 185 | 120 | 225 | 155 | 280 |
| Минимальный вылет плеч | мм | 190 | 190 | — | 250 | 250 | 250 |
| Максимальное усилие на электродах при 6 бар | даН | 286 | 338 | 300 | 268 | 695 | 695 |
| Рабочий ход | мм | 6 - 25 | 5-20 | 5 - 20 | 6 - 25 | 10 - 26 | 10 - 26 |
| Максимальный ход | мм | 30 - 48 | 28 -40 | 35 -50 | 35 - 50 | 45 - 60 | 45 - 60 |
| Максимальный вылет плеч | мм | 650 | 800 | — | 650 | 1030 | 820 |
| Максимальное усилие на электродах при 6 бар | даН | 95 | 93 | — | 113 | 156 | 196 |
| Рабочий ход | мм | 18 - 72 | 18 - 73 | — | 15 - 60 | 40- 100 | 30 - 75 |
| Максимальный ход | мм | 90 - 140 | 102- 146 | — | 84 - 120 | 165 - 225 | 30 - 175 |
| Необходимое давление сжатого воздуха | бар | 6,5 | 6,5 | 6.5 | 6,5 | 6.5 | 6.5 |
| Расход воздуха на 1000 точек при давлении 5 бар | Нм3 | 4 | 4 | 4 | 4 | 7,5 | 7,5 |
| Внутренний диаметр шланга для подвода воздуха | мм | 10 | 10 | 10 | 10 | 10 | 10 |
| Расход воды при давлении 2,5 бар | л/мин | 7 | 7 | 7 | 7 | 8 | 8 |
| Максимальная толщина листа из мягкой стали | |||||||
| При наименьшем вылете плеч | мм | 3+3 | 4+4 | 4+4 | 3,5+3,5 | 5+5 | 5+5 |
| При длине плеч 508 мм | мм | 1,8+1,8 | 3+3 | - | 3+3 | 3,5+3,5 | 3,5+3,5 |
| При наибольшем вылете плеч | мм | 1,2+1,2 | 2+2 | _ | 2+2 | 2+2 | 2,5+2,5 |
| Максимальный диаметр свариваемых прутков | мм | 10+10 | 14+14 | 14+14 | 12+12 | 16+16 | 16+16 |
| Количество точек в минуту | |||||||
| 1 + 1 класс А | 86 | 80 | 80 | 80 | 100 | 100 | |
| 1,5 + 1,5 класс А | — | 32 | 32 | 32 | 44 | 44 | |
| 2 + 2 класс А | 14 | 16 | 16 | 16 | 20 | 20 | |
| 2,5 + 2,5 класс А | — | — | — | — | 14 | 14 | |
| 3,2 + 3,2 класс В | — | — | — | — | 8 | 8 | |
| Масса нетто, включая кабели, шланги, гироскопический подвесной кронштейн и плечи с минимальным вылетом | кг | 46 | 52 | 53 | 55 | 76 | 78 |
| Упаковка: картонная коробка | мм | 300х850х550 | 330х1120х630 | 760х1050х500 | |||
| Необходимая грузоподъёмность тали-балансира: при малом вылете плеч | кг | 50-55 | 55-60 | 55-60 | 60-65 | 80-90 | 80-90 |
| при большом вылете плеч | кг | 55-60 | 65-70 | — | 65-70 | 95-105 | 95-105 |
Стандартная комплектация поставки включает:
- Подвесные сварочные клещи со встроенным блоком управления ТЕ300
- Плечи с минимальным вылетом типа A B для клещей 3321, 3322, 3324, 3327
- Плечи типа E F для клещей 3323
- Плечи с минимальным вылетом типа E B для клещей 3328
- УЗО и автоматический выключатель
- Фильтр-регулятор воздуха с манометром
- Кабели и шланги длиной 6,5 м
- Кнопку аварийного останова для немедленного отключения машины
- Напряжение и частота должны указываться при заказе.
Дополнительное оборудование по отдельному заказу:
- Блок управления TE450 вместо TE300
- Плечи и электроды (в дополнение к плечам, перечисленным в данной брошюре, существуют специальные варианты исполнения для удовлетворения различных производственных требований)
- Кабели и шланги другой длины
- Тали-балансиры, в том числе с поворотным и изолированным крюком (опция RI) Параметры см. в брошюре на тали-балансиры
- При необходимости возможно управление с земли (опция В). Параметры см. в брошюре на тали-балансиры
- Датчик циркуляции воды (отключает клещи при прекращении подачи охлаждающей воды)
- Вынимаемый ключ для блокировки функции программирования (арт. 3311-3312)
- Экранированный кабель питания длительного срока службы
- Держатель для установки рукоятки управления на боковой стороне клещей в комплекте с другой рукояткой без органов управления
- Держатель для установки рукоятки управления на нижней стороне клещей
- Фильтр-регулятор подачи сжатого воздуха. Стандарт ЕС
