Описание
Общие характеристики сварочной машины
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока.
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181).
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Основные характеристики
- Производитель TECNA
- Страна-производитель Италия
- Тип привода Пневматический
- Мощность сварки 100 кВА
- Максимальная мощность сварки 405 кВА
Габариты
- Вес 360 кг
Особенности

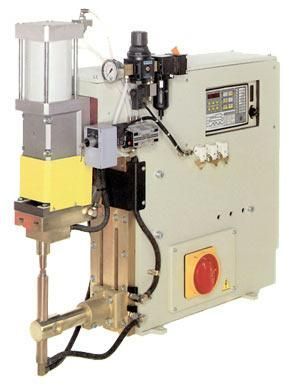

- Настольная машина 2136N производства компании TECNA (Италия) предназначена для рельефной контактной сварки;
- Электронный блок управления с непосредственным выводом на дисплей сварочного тока (TE550); Водяное охлаждение трансформатора, плеч, электродов;
- Цилиндр с хромированным штоком для тяжелых режимов работы;
- Пневматический привод сжатия.
Рекомендации по применению
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха.
Дополнительные характеристики
Номинальная мощность на 50% kVA 100
Максимальная мощность сварки kVA 405
Ток короткого замыкания kA 50
Максимальный сварочный ток на алюминий kA 45.5
Максимальный сварочный ток на сталь kA 40
Тепловой ток 100% A 7000
Без нагрузки вторичных напряжений A 10
Напряжения питания 50 Гц * V 400
Кабели раздел L=30 м mm2 95
Задержка предохранителей A 200
Минимальный зазор mm 146
Максимальный зазор mm 313
Глубина L mm -
Глубина D mm 230
Макс. сила сжатия (6 бар) - стандарт daN 736
Макс. сила сжатия (6 бар) с дополнительным цилиндром daN 1242
Максимальный ход mm 100
Двойной удар - стандарт mm 60
Двойной регулировкой хода (параметры 2184-2185) mm 0-80
Подача сжатого воздуха bar 6.5
Воздух на 1000 мест (6 бар)
Стандартная версия - ход 20 мм Nm3 4.6
Стандартная версия - max. ход Nm3 15.4
С опцией 2183 - ход 20мм Nm3 9.4
С опцией 2183 - max. ход Nm3 21.7
Шланг для подачи воздуха mm 15
Водяное охлаждение l/min 8
Производимость воздушного шума dB(A) < 70
