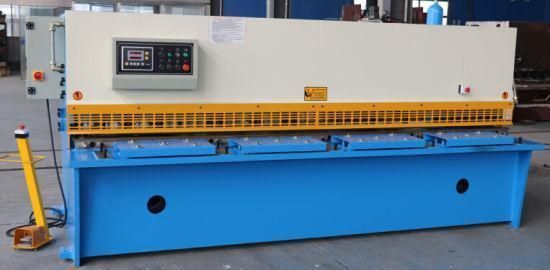

Гидравлическая гильотина QC12Y - 10x2500 с ЧПУ Е21S
Опции
- Комплект ножей для QC11Y/QC12Y 10x2500- 2320 дол США
- Увеличение заднего упора до 1000 мм для QC12Y- 375 дол США
- Увеличение заднего упора до 800 мм для QC12Y- 185 дол США
Основные характеристики
- Торговая марка МОНАКС
- Страна-производитель КНР
- Рабочая длина 2500 мм
- Толщина металла 10 мм
- Настройка заднего упора 20-600 мм
- Угол резки 1°30′
- Количество ходов 10 шт/мин
- Параметры подключения
- Мощность двигателя 11 кВт
Габариты
- Длина 3400 мм
- Ширина 1900 мм
- Высота 1800 мм
- Вес 7000 кг
Особенности
- Гидравлическая гильотина QC12Y - 10x2500 предназначена для точной и быстрой резки металлических листов толщиной до 10 мм;
- Гильотина устойчива к вибрациям при работе за счёт жёсткой цельносварной конструкции. Установлена надёжная гидравлическая система, которая включает блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);
- Верхняя балка при выполнении реза движется по дуге (принцип качающейся балки), что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;
- Размещение и позиционирование заготовок с помощью шариковых опор на рабочем столе и теневой подсветки линии реза. Контроллёр ESTUN E21S для простого и лёгкого управления станком;

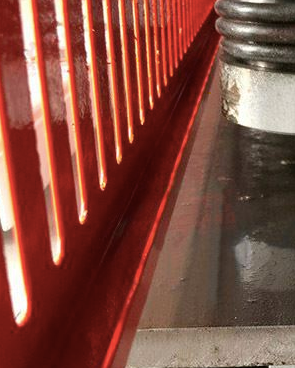

- Для безопасной работы на гильотинных ножницах стоят спереди и сзади решётки и барьеры, ограничивающие доступ в опасные зоны.
Рекомендации по применению
- Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности
Комплект поставки:
- Управление ESTUN E21S; Рабочий стол с шариками; Передние поддерживающие опоры (min 3 шт) L=800;
- Привод заднего упора электро-механический;
- Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
- Дистанционная педаль управления;
- Набор режущего инструмента (верхний и нижний);
- Комплект инструмента для наладки гильотины;
- Руководство по эксплуатации на русском языке.
Контроллер ESTUN E21S
|
Контроль перемещения заднего упора. Контроль количества циклов. Контроль конечного положения. Возвращение в исходное положение. Автоматический поиск начальной точки. Сохранение и восстановление параметров. Быстрая индексация позиции. Память на 40 программ по 25 шагов в каждой. Защита от внезапного выключения питания. |
 |
Конструкция гидравлической гильотины QC12Y
|
Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор |
 |
|
Верхний нож Нижний нож Рабочий стол |
 |

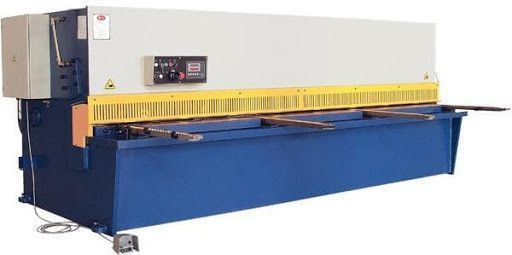

| Вид гильотины QC12Y |  |
Обзор опций
Рекомендуем приобрести к гидравлической гильотине QC12Y - 4x2500:
| 1. Прижимные опоры |  |
| 2. Пневматическая поддержка для тонких листов |  |
| 3. Сервопривод заднего упора |  |
| 4. Комплект ножей |  |
| 5. Увеличение заднего упора до 1000 мм |
