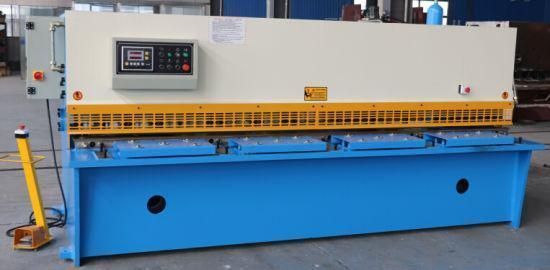

Гидравлическая гильотина QC12Y - 4x3200 с ЧПУ Е21S
Опции
- Комплект ножей для QC11Y/QC12Y 4x3200- 1214 дол США
- Увеличение заднего упора до 1000 мм для QC12Y- 375 дол США
- Увеличение заднего упора до 800 мм для QC12Y- 184 дол США
Основные характеристики
- Торговая марка МОНАКС
- Страна-производитель КНР
- Рабочая длина 3200 мм
- Толщина металла 4 мм
- Настройка заднего упора 20-600 мм
- Угол резки 1°30′
- Количество ходов 18 шт/мин
Параметры подключения
- Мощность двигателя 5.5 кВт
Габариты
- Длина 3800 мм
- Ширина 1600 мм
- Высота 1700 мм
- Вес 5000 кг
Особенности
- Гидравлическая гильотина QC12Y - 4x3200 с ЧПУ Е21S имеет рабочую длину 3200 мм и применяется для резки листового металла толщиной до 4 мм;
- Жёсткая сварная конструкция способна выдержать большие нагрузки. Станок имеет качественные компоненты: гидравлическую систему от Rexroth (Германия), надёжный мотор от Domestic (Япония) и масляный клапан от Sumtomo (Япония) Высокая точность реза благодаря "принципу качающейся балки". Движение верхней балки осуществляется по дуге, что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;
- Управление осуществляется контроллером ESTUN E21S. На рабочем столе станка есть специальные шариковые вставки для удобного размещения заготовки. Для точного позиционирования есть теневая подсветка линии реза;
- Безопасность работы обеспечивают защитные решётки, закрывающие прижимные цилиндры, и барьеры, которые ограничивают доступ в опасную зону сзади.
Рекомендации по применению
- Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности
Комплект поставки:
- Управление ESTUN E21S; Рабочий стол с шариками; Передние поддерживающие опоры (min 3 шт) L=800;
- Привод заднего упора электро-механический;
- Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
- Дистанционная педаль управления;
- Набор режущего инструмента (верхний и нижний);
- Комплект инструмента для наладки гильотины;
- Руководство по эксплуатации на русском языке.
Контроллер ESTUN E21S
|
Контроль перемещения заднего упора. Контроль количества циклов. Контроль конечного положения. Возвращение в исходное положение. Автоматический поиск начальной точки. Сохранение и восстановление параметров. Быстрая индексация позиции. Память на 40 программ по 25 шагов в каждой. Защита от внезапного выключения питания. |
 |
Конструкция гидравлической гильотины QC12Y
|
Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор |
 |
|
Верхний нож Нижний нож Рабочий стол |
 |

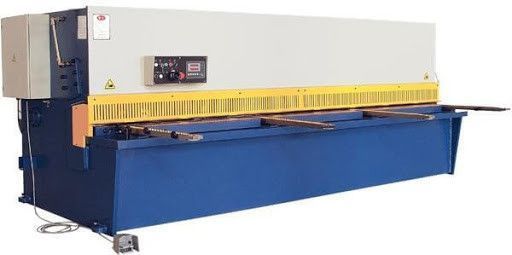

| Вид гильотины QC12Y |  |
Обзор опций
Рекомендуем приобрести к гидравлической гильотине QC12Y - 4x2500:
| 1. Прижимные опоры |  |
| 2. Пневматическая поддержка для тонких листов |  |
| 3. Сервопривод заднего упора |  |
| 4. Комплект ножей |  |
| 5. Увеличение заднего упора до 1000 мм |
