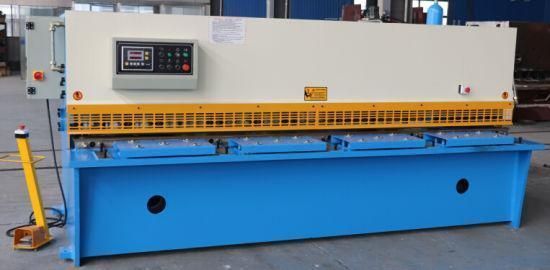

Гидравлическая гильотина QC11Y-12×3200
Опции
- Комплект ножей для QC11Y/QC12Y 12x3200 - 3000 дол США
Основные характеристики
- Торговая марка МОНАКС
- Страна-производитель КНР
- Рабочая длина 3200 мм
- Толщина металла 12 мм
- Настройка заднего упора 20-750 мм
- Угол резки 0.5-2 °
- Количество резов 9 рез./мин
Параметры подключения
- Мощность двигателя 18.5 кВт
Габариты
- Длина 3880 мм
- Ширина 2150 мм
- Высота 2000 мм
- Вес 10800 кг
Особенности
- Гидравлическая гильотина QC11Y - 12×3200 с рабочей длиной 3200 мм применяется для резки листового металла толщиной до 12 мм;
- Прочная рама станка способна выдерживать значительные нагрузки и устойчива к вибрации. Электрошкаф собран из надёжных электрокомпонентов Schneider и Siemens и соответствует всем современным стандартам;
- Регулировка зазора устанавливается просто и легко благодаря контроллеру Estun E21S. Система ЧПУ позволяет выполнять операции с высокой производительностью и с прецизионной точностью реза;
- Подсветка линии резки, пневматическая поддержка тонколистового металла, привод заднего упора с высокоточными линейными направляющими Hiwin и шарико-винтовой парой;
- Защитное ограждение рабочей зоны спереди и сзади для безопасной работы.
Рекомендации по применению
- Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.
Контроллер ESTUN E21S
|
Контроль перемещения заднего упора. Контроль количества циклов. Контроль конечного положения. Возвращение в исходное положение. Автоматический поиск начальной точки. Сохранение и восстановление параметров. Быстрая индексация позиции. Память на 40 программ по 25 шагов в каждой. Защита от внезапного выключения питания. |
 |
* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании
Принцип работы гидравлической гильотины QC11Y
|
 |
| Зазор между лезвиями Гильотина имеет автоматическую регулировку зазора ножей с контроллера. |  |
| Для достижения идеального результата резания можно отрегулировать угол сдвига в соответствии с толщиной металла. |  |
| Вид спереди гильотины серии QC11Y |  |
