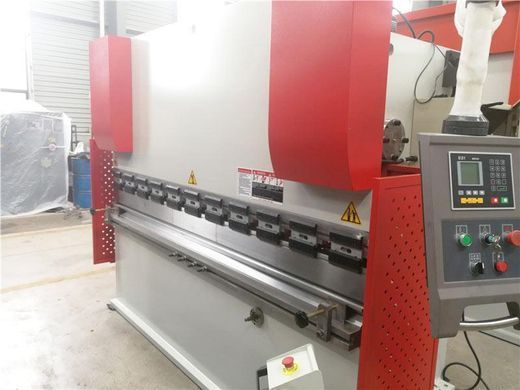

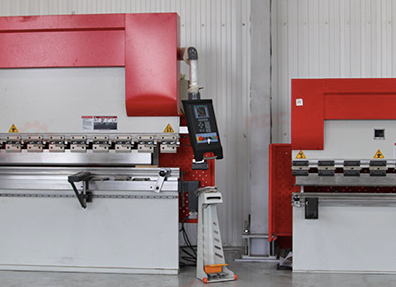

Вертикальный листогибочный пресс WC67Y-125T/4000 Рабочая длина 3200 мм Усилие 125 т

Вертикальный листогибочный пресс WC67Y-125T/4000

Опции

1. Увеличение заднего упора до 800мм. 155 дол США
2. Увеличение заднего упора до 1000мм. 310 дол США
3. Дополнительный пальцевый блок 70 дол США
4. Система лазерной защиты DSP ( CE) 2.880 дол США
5. Система быстрого крепления инструмента 4000мм 1.710 дол США
6.  Замена стандартной системы крепления на систему быстрого крепления 4000мм 960 дол США

Основные характеристики

• Торговая марка МОНАКС
• Страна-производитель КНР
• Рабочая длина 4000 мм
• Настройка заднего упора 600 мм
• Усилие 125 т
• Расстояние между колоннами 3150 мм
• Глубина подачи (зёв) 320 мм
• Оси Y; X; (R опция)
• Рабочая скорость по оси Y 70 мм/с
• Рабочая скорость по оси X 200 мм/с
• Рабочая скорость возврата инструмента ось Y 50 мм/с
• Рабочая скорость гиба ось Y 7 мм/c
• Ход 120 мм
• Просвет 390 мм
• Высота стола 885 мм
• Объем масляного бака 400 л
• Параметры подключения
• Мощность двигателя 7.5 кВт

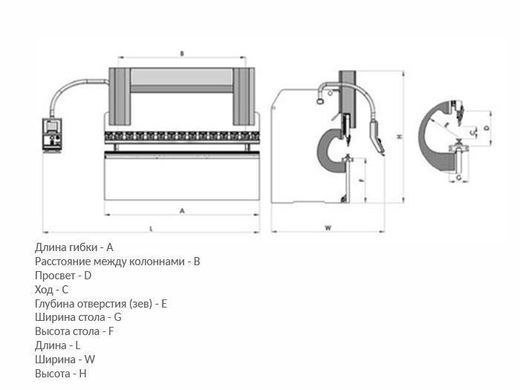

Габариты

• Длина 4600 мм
• Ширина 1800 мм
• Высота 2370 мм
• Вес 7800 кг

Дополнительные параметры

• Точность позиционирования 0.03 мм

Особенности

• Вертикальный листогибочный пресс МОНАКС WC67Y-125T/4000 применяется для гибки металлических заготовок с усилием до 125 тонн;
• Прочная сварная рама, прошедшая термическую обработку для снятия напряжений, обеспечивает необходимую жесткость пресса;
• Имеет жесткое соединение 2-х силовых гидроцилиндров через трубчатый торсион, что позволяет синхронизировать их работу;
• Мощные гидрацилиндры и надежная гидравлическая система с компонентами от ведущих производителей гарантируют высокую скорость и точность работы;
• Оснащен контроллером Estun E21.

Рекомендации по применению

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Комплект поставки: Наименование

Значение Контроллер E21(Estun)

Приводы по осям Комплектные сервоприводы (КСП) производства Estun

Клапаны Bosch-Rexroth

Электроавтоматика Siemens и Schneider

Масляный насос Шестеренный

Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam

Оснащение заднего упора (пальцы) 2 штуки

Уплотнения г/ц NOK Japan

Пульт управления На поворотном кронштейне

Педаль управления Выносная,с кнопкой аварийного остановки

Стандартный инструмент:

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.
	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.
	Синхронизация работы цилиндров через торсионный вал.
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
	Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.
	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
	Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса МОНАКС:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

• Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
• Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
• Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
• Опционально гидравлическое или механическое управление для оси С;
• Программирование абсолютного значения или угла;
• Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
• Редактируйте программу на одной странице, чтобы повысить эффективность работы;
• Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
• Предотвращение застревания матрицы;
• Зазор можно регулировать для повышения эффективности работы;
• Автоматическая регулировка положения точки зажима;
• Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
• Автоматическая регулировка нулевого положения оси R;
• Материалы и информация о матрице являются программируемыми;
• Три режима работы (толчковый, одиночный, непрерывный) для заданий;
• Настройка языка и единицы измерения;
• Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
• Двустороннее позиционирование и одностороннее позиционирование;
• Функция очистки от стружки;
• Обучение или поиск контрольной точки;
• Ось, которая управляется сервосистемой, может перемещаться вручную;
• Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:
