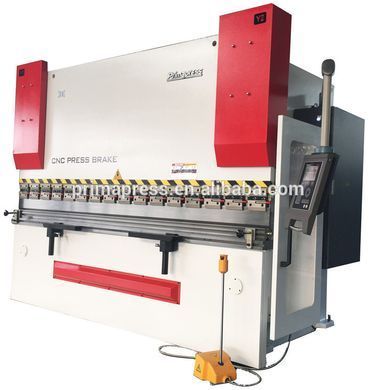

Вертикальный листогибочный пресс WC67Y-80T/2500 Рабочая длина 2500 мм Усилие 80 т

Вертикальный листогибочный пресс WC67Y-80T/2500

Опции

Ручная система компенсации прогиба для WC67Y-80T/2500, WC67Y-100T/2500, WC67Y-125T/2500 2.325 дол США

Контроллер Estun E 300 с осями X и R для WC67Y 9.300 дол США

Моторизированная система компенсации прогиба (только для E 300) для 80T/2500, 100T/2500, 125T/2500 213 023 q

Система быстрого крепления инструмента 2500мм 2.840 дол США

Замена стандартной системы крепления на систему быстрого крепления 2500мм 563 дол США

Увеличение заднего упора до 800мм. 155 дол США

Увеличение заднего упора до 1000мм. 310 дол США

Дополнительный пальцевый блок 69 дол США

Система лазерной защиты DSP ( CE) 2.880 дол США

Основные характеристики

• Торговая марка МОНАКС
• Страна-производитель КНР
• Рабочая длина 2500 мм
• Настройка заднего упора 600 мм
• Усилие 80 т
• Расстояние между колоннами 2020 мм
• Глубина подачи (зёв) 320 мм
• Оси Y; X; (R опция)
• Рабочая скорость по оси Y 70 мм/с
• Рабочая скорость по оси X 200 мм/с
• Рабочая скорость возврата инструмента ось Y 50 мм/с
• Рабочая скорость гиба ось Y 7 мм/c
• Ход 120 мм
• Просвет 370 мм
• Высота стола 830 мм
• Объем масляного бака 280 л

Параметры подключения

• Мощность двигателя 5.5 / 7.5 кВт

Габариты

• Длина 3200 мм
• Ширина 1800 мм
• Высота 2210 мм
• Вес 5500 кг

Дополнительные параметры

• Точность позиционирования 0.03 мм

Особенности

• Вертикальный листогибочный пресс МОНАКС WC67Y-80T/2500 применяется для гибки металлических заготовок с усилием до 80 тонн, поставляется с двигателем мощностью 5.5 или 7.5 кВт;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса; Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;
• Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Рекомендации по применению

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Комплект поставки: Наименование

Значение Контроллер E21(Estun)

Приводы по осям Комплектные сервоприводы (КСП) производства Estun

Клапаны Bosch-Rexroth

Электроавтоматика Siemens и Schneider

Масляный насос Шестеренный

Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam

Оснащение заднего упора (пальцы) 2 штуки

Уплотнения г/ц NOK Japan

Пульт управления На поворотном кронштейне

Педаль управления Выносная,с кнопкой аварийного остановки

Стандартный инструмент:

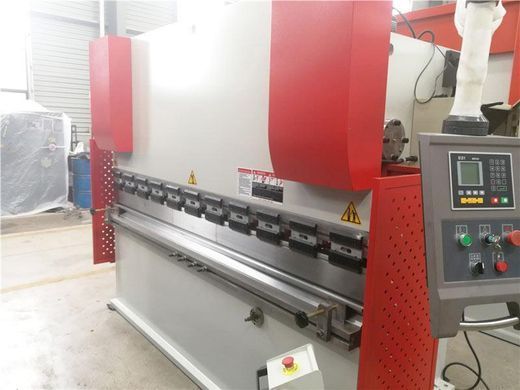

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.
	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.
	Синхронизация работы цилиндров через торсионный вал.
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
	Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.
	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
	Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса МОНАКС:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

• Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
• Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
• Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
• Опционально гидравлическое или механическое управление для оси С;
• Программирование абсолютного значения или угла;
• Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
• Редактируйте программу на одной странице, чтобы повысить эффективность работы;
• Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
• Предотвращение застревания матрицы;
• Зазор можно регулировать для повышения эффективности работы;
• Автоматическая регулировка положения точки зажима;
• Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
• Автоматическая регулировка нулевого положения оси R;
• Материалы и информация о матрице являются программируемыми;
• Три режима работы (толчковый, одиночный, непрерывный) для заданий;
• Настройка языка и единицы измерения;
• Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
• Двустороннее позиционирование и одностороннее позиционирование;
• Функция очистки от стружки;
• Обучение или поиск контрольной точки;
• Ось, которая управляется сервосистемой, может перемещаться вручную;
• Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:
