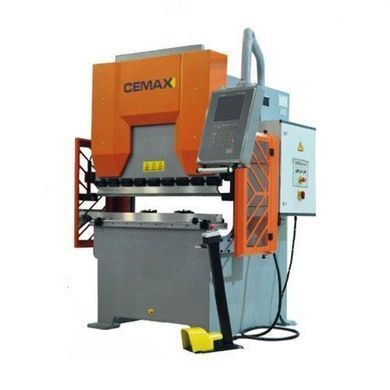

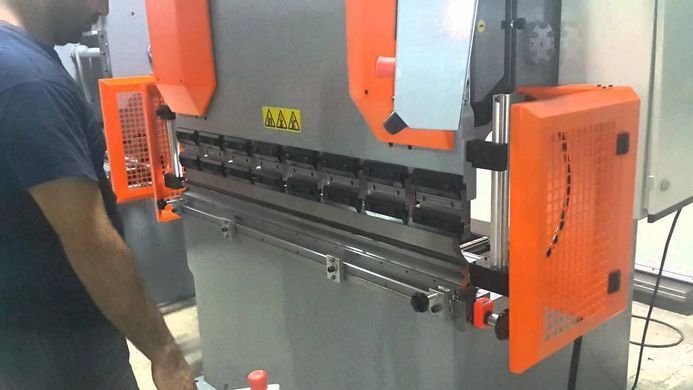

Гибочный пресс Cemax HCNC 150-30-4 (ЧПУ, 3 оси)
Особенности
- Универсальный гибочный пресс CEMAX HCNC 150-30-4 с 3 осями (Y1-Y2-X) предназначен для гибки профиля из листового металла с усилием до 40 тонн;
- Прочная сварная станина позволяет уменьшить вибрацию в рабочем режиме при высоких скоростях;
- Станок оснащен контроллером CNC для детальных настроек параметров гибки, а также для создания и хранения гибочных программ;
- CEMAX HCNC имеет ручной и автоматический режим работы, возможность плавной регулировки скорости рабочего хода, дистанционное педальное управление с кнопкой аварийного отключения. Низкое потребление электроэнергии.
Основные характеристики
- Производитель CEMAX
- Страна-производитель Турция
- Тип привода Гидравлический
- Рабочая длина 1500 мм
- Настройка заднего упора 500 мм
- Усилие 40 т
- Глубина подачи (зёв) 355 мм
- Рабочая скорость 9.2 мм/с
- Рабочая скорость по оси Y 100(тандем) мм/с
- Ход по оси Y 300 мм
- Управление по осям Y1-Y2-X
Параметры подключения
- Потребляемая мощность 4 кВт
- Мощность двигателя 0.37 кВт
Габариты
- Высота 2680 мм
- Вес 2600 кг
Схема станка
Наименование Значение
- Рабочая длина (А), мм 1500
- Расстояние между колоннами (B), мм 1260
- Величина хода (C), мм 510
- Глубина подачи, зев (D), мм 355
- Ширина (E), мм 1960
- Ширина станка с передней поддержкой (F), мм 1520
- Высота (G), мм 2680
Cхема
Контроллер CYBELEC Cyb Touch 8
Контроллер ЧПУ CybTouch 8 очень легок в работе, имеет интуитивно понятный и цветной сенсорный экран.
Простые страницы, четкий дисплей, крупные клавиши - Интуитивно понятный, удобный интерфейс
- Удобное беспроводное резервное копирование данных
- Обновление с помощью PC или ноутбука
- Различные автоматические расчеты изгиба
- Возможность управления 4-мя осями
- Автоматический расчёт последовательности изгиба
- Наблюдение с помощью беспроводной связи с ПК или ноутбука USB-порт для передачи данных / резервного копирования
- Простая установка и обучение
- Контекстная помощь и предупреждение через всплывающие окна
- До 99 изгибов в каждой программе
- Встроенная библиотека из 50 верхних и нижних инструментов
- Точное позиционирование с обратной связью по скорости, давлению и параллели
- Простой доступ к параметрам машины
- Ввод угла изгиба непосредственно на контроллере СЕ по управлению безопасности
- Более 20 вариантов языка
- Надежный и эргономичный дизайн
- Высокая скорость ввода
- Автоматическая настройка усилия гибки
- Возможность получения с одного раза (без опробования) желаемого угла гибки, вводя перед этом тип материала, толщину, ширину и длину листа
- Автоматическая настройка позиций заднего упора согласно программе гибки
- Автоматический подсчет рабочего хода, соответствующего заданному углу гибки
- Совместимость сгибаемых деталей и инструментов
- Возможность обратного вызова сохраненных программ.
Дополнительные особенности:
- Оси Y1+Y2+Х;
- Линейные энкодеры марки Heidenhain-Givi musure обеспечивают синхронизацию осей Y1 и Y2 траверсы с остью ±0.01 мм;
- Задний упор с осью X оснащен винтовой шариковой парой и двигателем типа АС;
- Оригинальная гидравлическая система с технологией пропорционального клапана марки Bosch-Rexroth или Hoerbiger;
- Электрическая система с охлаждением марки SIEMENS;
- Механическая система зажима пуансона типа Amada Promecam;
- Задний защитный световой экран;

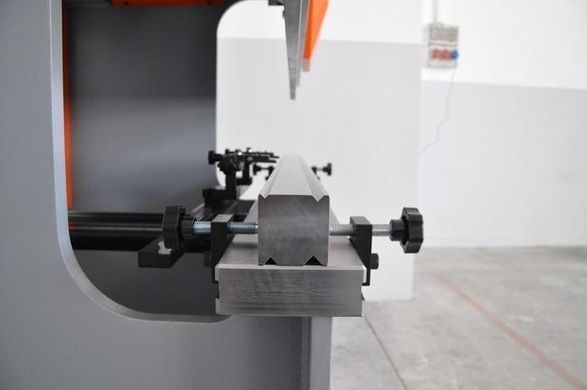

- Передний суппорт с Т – образным пазом и миллиметровой линейкой;
- Соответствии нормам безопасности СЕ.
Стандартная комплектация:
- Панель управления Cybelec Cyb Touch 8;
- Линейные энкодеры Givi Misure;
- Автоматический задний упор;
- 2 гидравлических цилиндра;
- Подсветка заднего упора.
Обзор опций
Доступные опции:
- Ось R; Панель управления - Delem, Cybelec, Esa;
- Возможность установки лазерной или световой системы безопасности линии гиба;
- Датчики безопасности электрической и задней панели;
- Удлиненная передняя поддержка;
- Передвижная передняя поддержка;
- Ручная компенсация прогиба;
- Дополнительные пальцы заднего упора;
- Подогреватель/охладитель гидравлического масла.
Опции
- Ось R для листогибов с ЧПУ 30,40 тонн- 183139,00 руб
- Задний упор с сервоприводом для листогибов с ЧПУ и NC- 159643,00 руб
- Дополнительные пальцы заднего упора- 18910,00 руб
- Передний упор 400mm- 11856,00 руб
- Передний упор 600mm- 12389,00 руб
- Оптический барьер 83941,00 руб
- Ручная компенсация прогиба балки- 40192,00 руб
- Матрица 1250mm, цельная, 60x60mm, 4 канальная, 6,10,12,16mm- 45527,00 руб
- Пуансон 1250mm, сегментированный, P1010, 88 градусов- 30766,00 руб
