Вертикальный листогибочный пресс WC67Y-100T/4000 Рабочая длина 4000 мм Усилие 100 т

Вертикальный листогибочный пресс WC67Y-100T/4000

Опции

Система быстрого крепления инструмента 4000мм 1710  дол США

Замена стандартной системы крепления на систему быстрого крепления 4000мм 950 дол США

Основные характеристики

• Торговая марка МОНАКС
• Страна-производитель КНР
• Рабочая длина 4000 мм
• Настройка заднего упора 800 мм
• Усилие 100 т
• Расстояние между колоннами 3150 мм
• Глубина подачи (зёв) 320 мм
• Оси Y; X; (R опция)
• Рабочая скорость по оси Y 70 мм/с
• Рабочая скорость по оси X 200 мм/с
• Рабочая скорость возврата инструмента ось Y 50 мм/с
• Рабочая скорость гиба ось Y 7 мм/c
• Ход 120 мм
• Просвет 390 мм
• Высота стола 885 мм
• Объем масляного бака 400 л
• Параметры подключения
• Мощность двигателя 7.5 кВт

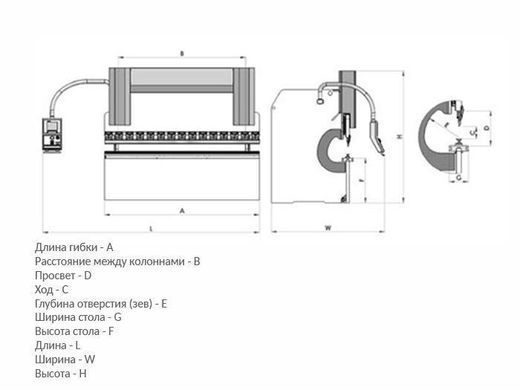

Габариты

• Длина 4600 мм
• Ширина 1800 мм
• Высота 2370 мм
• Вес 7500 кг
• Дополнительные параметры
• Точность позиционирования 0.03 мм

Особенности

• Вертикальный листогибочный пресс МОНАКС WC67Y-100T/4000 применяется для гибки металлических заготовок с усилием до 100 тонн;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;
• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;
• Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Рекомендации по применению

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Комплект поставки: Наименование

Значение Контроллер E21(Estun)

Приводы по осям Комплектные сервоприводы (КСП) производства Estun

Клапаны Bosch-Rexroth

Электроавтоматика Siemens и Schneider

Масляный насос Шестеренный

Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam

Оснащение заднего упора (пальцы) 2 штуки

Уплотнения г/ц NOK Japan

Пульт управления На поворотном кронштейне

Педаль управления Выносная,с кнопкой аварийного остановки

Стандартный инструмент:

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.
	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.
	Синхронизация работы цилиндров через торсионный вал.
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
	Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.
	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
	Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса МОНАКС:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

• Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
• Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
• Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
• Опционально гидравлическое или механическое управление для оси С;
• Программирование абсолютного значения или угла;
• Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
• Редактируйте программу на одной странице, чтобы повысить эффективность работы;
• Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
• Предотвращение застревания матрицы;
• Зазор можно регулировать для повышения эффективности работы;
• Автоматическая регулировка положения точки зажима;
• Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
• Автоматическая регулировка нулевого положения оси R;
• Материалы и информация о матрице являются программируемыми;
• Три режима работы (толчковый, одиночный, непрерывный) для заданий;
• Настройка языка и единицы измерения;
• Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
• Двустороннее позиционирование и одностороннее позиционирование;
• Функция очистки от стружки;
• Обучение или поиск контрольной точки;
• Ось, которая управляется сервосистемой, может перемещаться вручную;
• Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:
