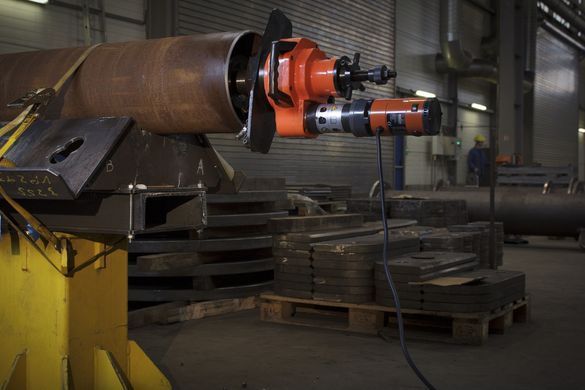

Фаскосниматель P3-PG 630-2 для труб 305-600 мм

Переносной фаскосниматель для обработки торцов труб диаметром 16-1470 мм. Агрегат позволяет снимать фаску с наружней и внутренней кромки, выполнять торцевание и расточку внутреннего диаметра.

Описание работы фаскосъемной машины: выполнение снятия фаски и торцевания.

Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом фаскосниматель закрепляется на внутренней поверхности трубы. Агрегат сам центрируется и выравнивается. Для тоцевания кромки в резцедержатели зажимаются торцовочные резцы (90 град.). После включения двигателя, резцы подводятся плавным вращением маховика вручную. После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы. Для снятия фаски (наружней или внутренней) необходимо установить фасочные резцы с требуемым углом. Фаску можно снять полностью или оставить необходимое претупление.

Для одновременного выполнения операций по торцеванию и снятию фаски, необходимо закрепить в один резцедержатель фасочный резец, а во второй торцовочный резец. Чтобы за один проход снять фаску и выровнять торцовую поверхность под претупление, для этого фасочный резец выставляется с опережением торцовочного на необходимую величину.

Модельный ряд фаскоснимателей для труб P3-PG представлен несколькими моделями, для труб диаметром от 20 до 1470 мм, с толщиной стенки до 75 мм.
